影像测量仪： VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C

简要描述：影像测量仪VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用

产品分类

相关新闻

详细介绍

影像测量仪及相关产品

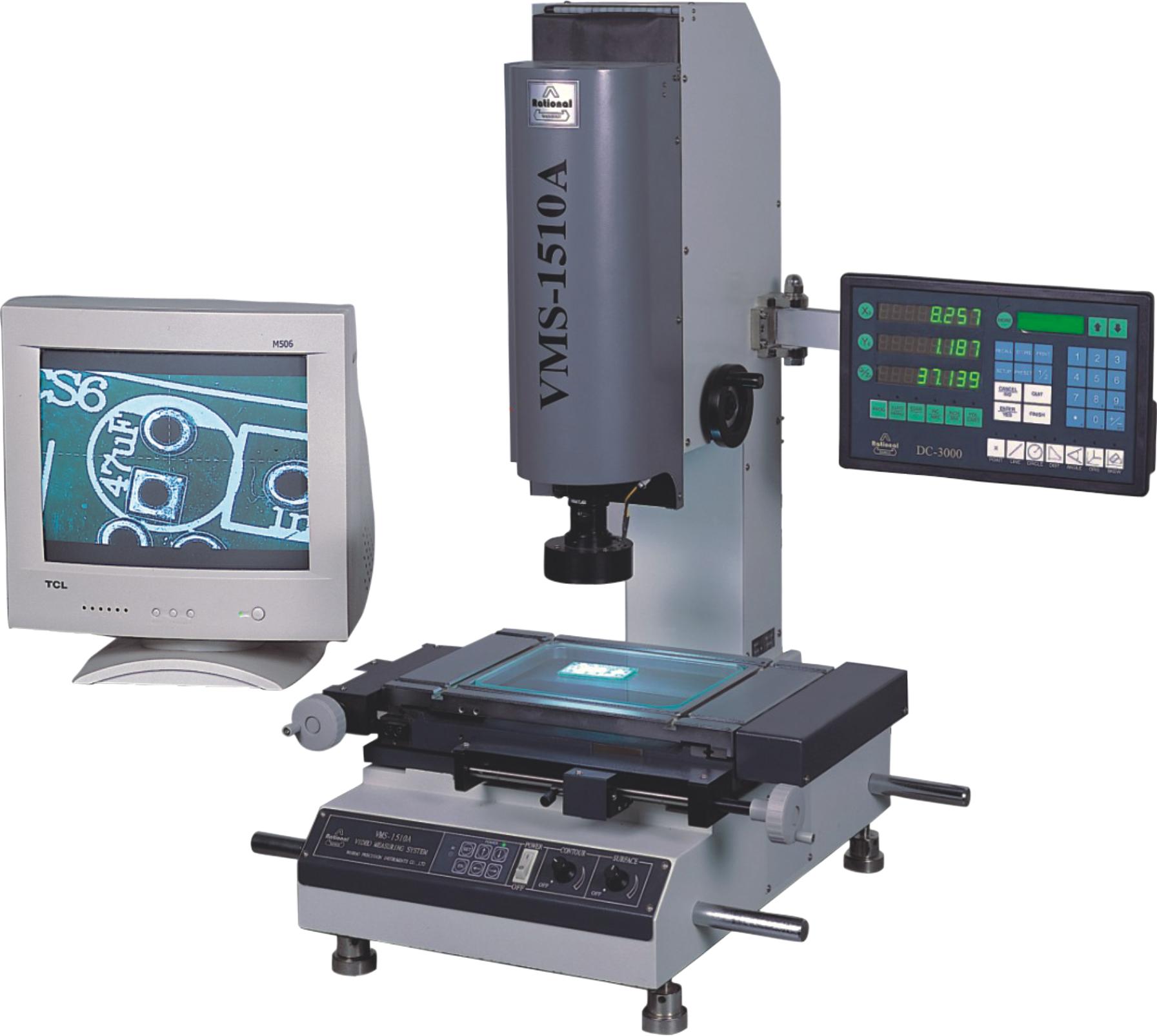

影像测量仪： VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C

影像测量仪系列产品

VMS系列标准型

1/3"彩色CCD摄像机

变焦物镜倍率 0.7 ～

4.5X配合电子影像寻

边,操作简便,减少瞄

准误差

仪器用途

仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用

特点

★ 仪器採用彩色CCD摄象机、变焦物镜与十字线发生器作为测量瞄准系统;

★ 由二座标工作台、光柵尺与DC-3000电箱組成数位测量及资料处理系统;

★ 仪器具有多种资料处理、显示、输入、输出功能,特別是工件摆正功能非常实用;

★ 仪器备有RS232介面,与电脑连接线,采用专门测量软件M2D可对测绘图形进行处理及输出

规格参数

仪器型号		VMS-1510C	VMS-2010C	VMS-2515C	VMS-3020C	VMS-4030C
工作台	金属台尺寸(mm)	354 ×228	404 ×228	450 ×280	500 ×330	606 ×466
	玻璃台尺寸(mm)	210 ×160	260 ×160	306 ×196	350 ×280	450 ×350
	运动行程 (mm)	150 ×100	200 ×100	250 ×150	300 ×200	400 ×300
仪器重量( kg )		100	110	120	140	240
外形尺寸(长)х(宽)х(高) mm		756 х 540 х 860		756 х 540 х 860		720 х 950 х 1020
测量瞄准系统		摄影机: 彩色1/3"CCD摄影机显示器 : 15 英寸彩色显示器
		变焦物镜倍率: 0.7~4.5X 工作距离 : 108mm
		视频线倍率: 40~255X 物方视场 : 7~1.1mm
		双十字线发生器数显解析度 : 0.001mm
Z轴升降: 150 mm		X.Y坐标測量示值誤差≤ （3+L/75)µm L为被测长度(单位：mm)；
照明: 表面光源与透射光源均用LED , 亮度可调电源: 220V(AC) , 50HZ , 30W

仪器标准配置及选购件 ( 0.5X附加镜 , 2X附加镜 , 特殊配备0.5X镜筒 )
