正像型工业投影仪： 3010Z/3015Z/3020Z/3025Z

1、3000系列正像型投影仪的用途和特点:
3000系列正像数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。
3000系列正像投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/75)um L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。

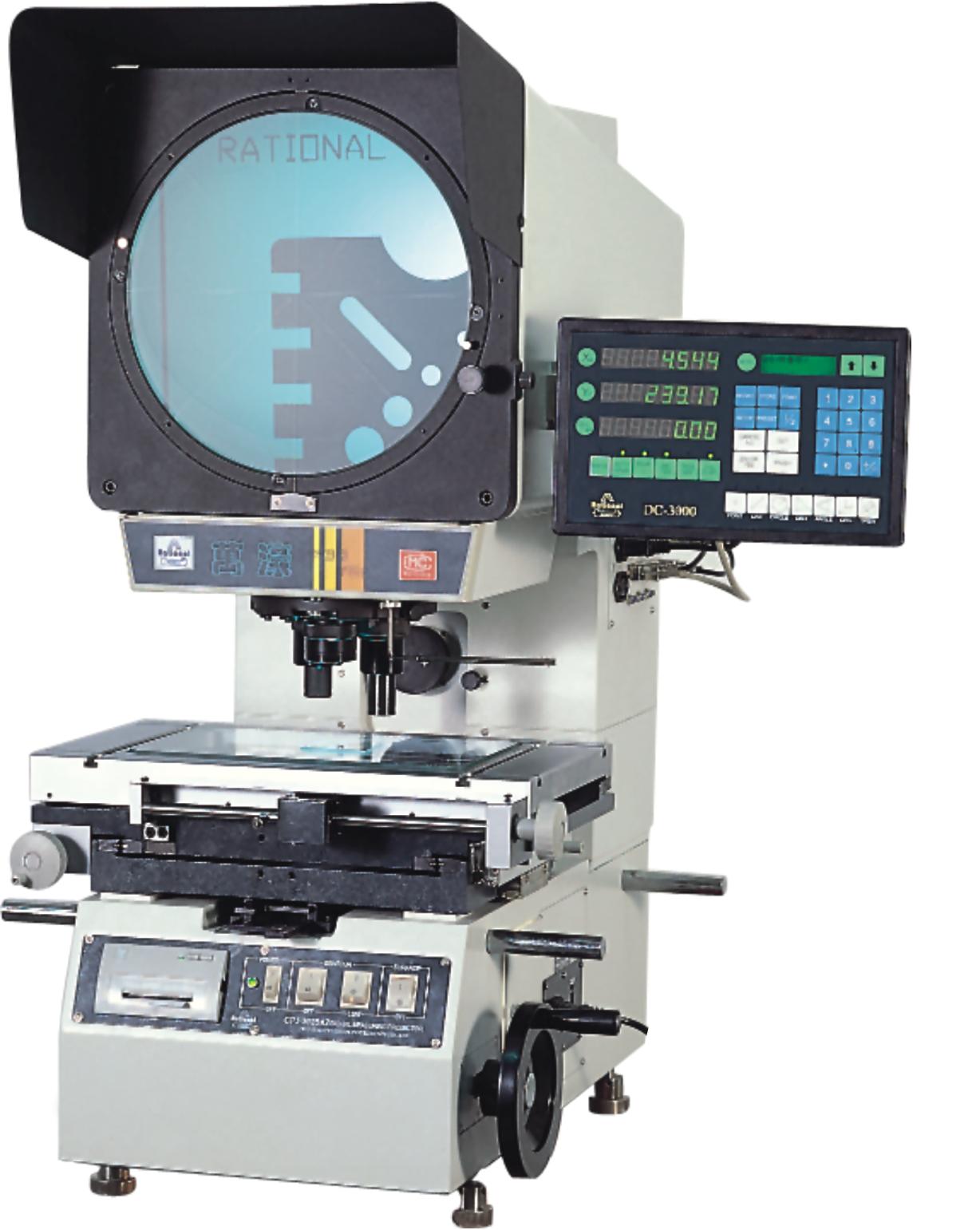

2、3000系列正像型投影仪的外形:

3、3000系列正像型投影仪的技术参数:

仪器型号		3007Z	3010Z	3015Z	3020Z	3025Z
工作台	金属台面尺寸(mm)	260×152	306×152	340×152	404×228	450×280
	玻璃台面尺寸(mm)	125×100	175 × 100	196 × 96	260× 160	306× 196
	X座标行程(mm)	75	100	150	200	250
	Y座标行程(mm)	50	50	50	100	150
	Z座标行程(mm)	90(调焦)	90(调焦)	90(调焦)	100(调焦)	100(调焦)
	仪器测量精度(μm)	3+L/75	3+L/50	3+L/50	3+L/75	3+L/75
	X，Y座数显分辩率	0．001mm
投影屏	投影屏尺寸（mm）	Ø３１２, 使用范围＞Ø３００（刻有米字線）
	投影屏旋转范围	０～３６０°
	旋转角度数显分辩率	１' 或０．０１°
物镜	放大倍数	１０X(必备)　２０X(选) ５０X (选) １００X (选)
	物方线视场（mm）	Ø３０ Ø１５　 Ø６ Ø３
	物方工作距（mm）	７７．７４４．３２４．５２５．３
数据处理器	DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离、角度测量。
仪器照明	透射与反射照明光源均为：２４V ，　１５０W鹵素灯
仪器电源	110V/ 220V(AC)， 50/60HZ，总功率400W
冷却方式	强制风冷 ( 3只轴流风扇 )
外形尺寸	长X宽X高 (mm)	770 × 550 × 1100
仪器重量	单位Kg	120	125	130	130	130
选配件	微型打印机、光学寻边器、M2D软件等；详细请查看投影仪附件说明。
