立式接触式干涉仪：JDS-1

一、立式接触式干涉仪JDS-1
1、仪器的主要用途
本仪器是一种采用量块或标准零件借以高精度的比较方式的立式精密长度计量仪器。主要用于150mm以下块规，亦可用作高精密度的长度和外径的精密测量，是各级计量室的基本长度计量仪器之一。

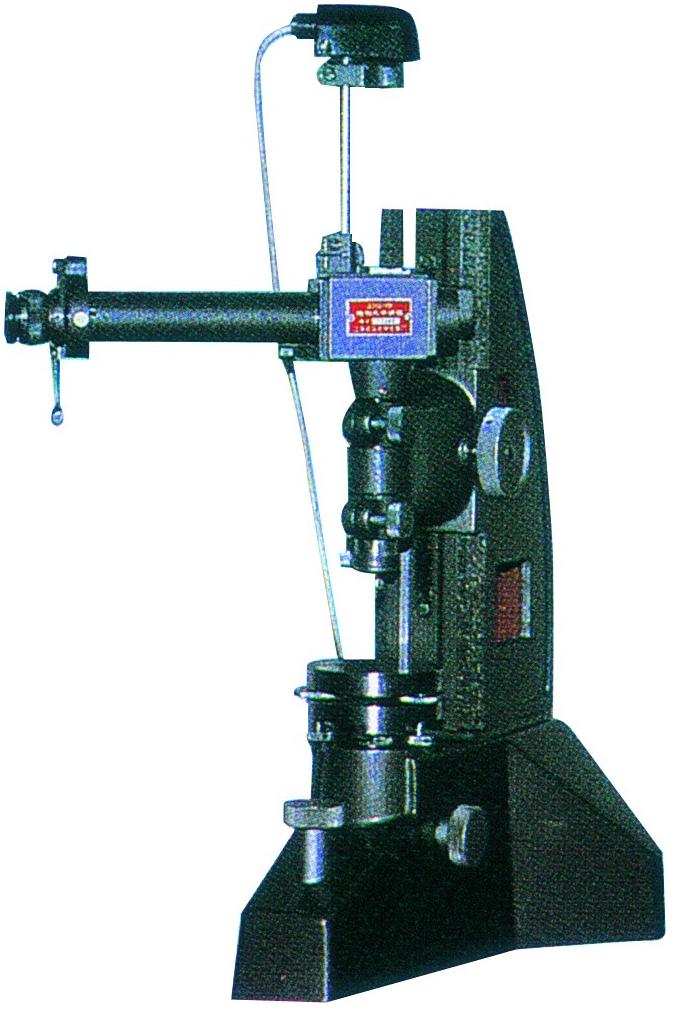

立式接触式干涉仪JDS-1

2、仪器的主要技术指标

被测件最大长度 Max. testpiece length	150 mm
工作台行程Travel of spindle	5 mm
分度值调整范围 Adjusting range of division	0.05-0.2 µm
推荐使用分度值 Recommended division	0.1 µm
测量压力Measuring force	(1.5±0.1) N
仪器示值稳定性 Instability of indication	0.02 µm
仪器误差 Indication error	±(0.03+3ni∆λ) µm n 是格数, i是格值, ∆λ是滤光片波长误差， n is number of divisions, i is division value ∆λ is error of wavelength
仪器体积Dimensions	280x500x700 mm
仪器重量Weight	40 kg
标准配件 Standard attachments	五筋园台Five-Rib circular stage, 九筋玛瑙台Agate stage, 可调园平台Adjustable planar stage 辅助台Auxiliary stage, fixed 平面测帽Planar contact tip, Ф2 小球面测帽Small spherical contact tip 干涉滤光片 Wavelength filter
